A veces es necesario poder controlar grandes valores de tensión e intensidad para nuestros proyectos caseros, pero los microcontroladores tales como Arduino no pueden trabajar con dichos valores ya que no están preparados para ello, es por eso que hoy te traigo la solución. Un módulo relé 5v muy simple y funcional para cualquier aplicación IoT que tengamos entre manos.
Como si has estado pendiente a las entradas recientes sabrás que hemos empezado una serie de entradas que forman parte de un proyecto mayor que iremos viendo a lo largo de los días. Si no es así no te preocupes ya que aquí te dejo el día 1 pinchando en este enlace.
Hoy es el turno de otra de las partes que conforman este proyecto, en este caso veremos como fabricar un módulo relé 5v con componentes que vienen en cualquier kit inicial de Arduino por lo que este proyecto es apto para todos los públicos.
Lista de componentes
- Una resistencia de 1kΩ
- Una resistencia de 330Ω
- Un diodo LED
- Un transistor tipo NPN en mi caso usaré el 2N2222A
- Un diodo rectificador 1N4007
- Un relé 5v
Consideraciones del módulo relé 5v
- Como la entrada anterior tanto la resistencia de 330Ω como el LED son opcionales y nos van a ayudar a comprobar de un vistazo que todo funciona.
- En el esquema utilizo como salida un bloque de terminal, este es completamente opcional puedes usar lo que necesites en tu proyecto, es por ello que no lo incluyo en la lista de materiales.

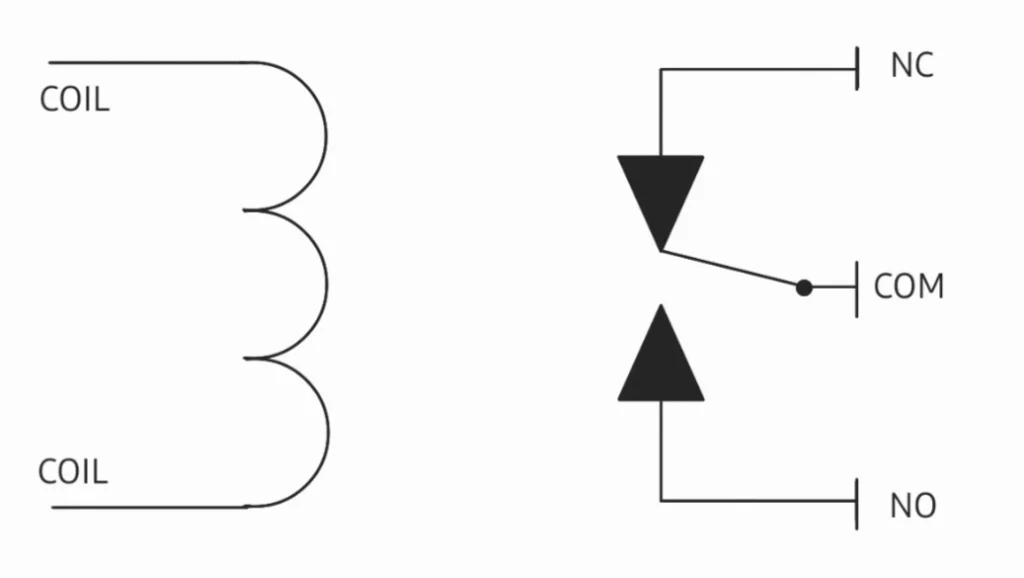

- En mi caso usaré una salida de 5v suficiente para encender un LED, si necesitas controlar una carga superior como por ejemplo una carga de 220v para encender una lámpara tan solo tendrás que conectar la tensión al pin número 3 del relé el pin COM del relé.

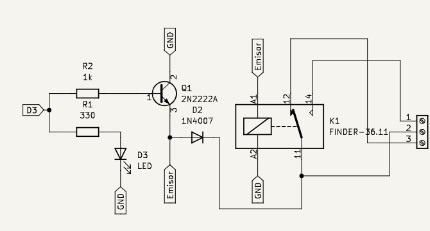

Esquema del módulo relé 5v
A continuación te comparto el esquema utilizado en este proyecto:
En este caso no dispongo de los archivos gerber del proyecto ya que esto es solo una parte del Expansor I/O para el ESP8266, si quieres que traiga los archivos déjame saberlo en los comentarios, por otro lado tienes el proyecto entero en mi perfil de GitHub, puedes verlo pinchando en el siguiente enlace.
Por último te dejo un vídeo del funcionamiento del mismo:
Hasta aquí la entrada de hoy donde hemos visto como hacer un módulo relé 5v, un proyecto muy interesante para todo tipo de funcionalidades, déjame saber en los comentarios si te ha gustado, estaré encantado de leerte 😀
