Si hay algo que quizá carece un ESP8266 es sin duda su número de pines tanto analógicos como digitales, es por ello la razón de este proyecto. Hoy veremos como aumentar el número de entradas y salidas analógicas con el Módulo 74HC4067.
El circuito integrado 74HC4067 es un multiplexor de entradas y salidas analógicas ofreciendo la posibilidad de leer hasta 16 canales analógicos, por contraparte solo podemos leer el canal seleccionado en ese instante de tiempo por lo que no puede ser una gran idea usarlo si necesitas controlar varios valores analógicos al mismo tiempo.
Este es el día 3 construyendo el expansor I/O para el ESP8266. Puedes ver el progreso de los demás días en el resumen de los días anteriores.
Sobre el módulo 74HC4067
Este módulo puede ser comprado en diversas tiendas online, tiene muy bajo coste por lo que es una opción más que viable antes de intentar fabricarlo por nosotros mismos.
Sin embargo, en este blog veremos como fabricarlo desde cero ya que es muy sencillo y sus componentes son bastante fáciles de conseguir.
Lista de materiales del módulo 74HC4067
Los materiales utilizados en este proyecto son:
- Un condensador de 100nF
- Una resistencia de 10kΩ
- El circuito integrado 74hc4067
Aunque si lo prefieres puedes comprar ya el módulo 74HC4067 completo en tu tienda online de confianza.
Esquema electrónico

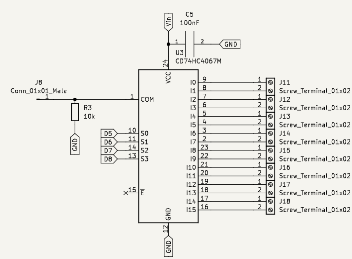

El esquema electrónico utilizado para este proyecto es el siguiente:
Sobre el esquema electrónico
- En este caso uso bloques de terminal y pines para las entradas y salidas del módulo, son totalmente opcionales en este proyecto.
- Tanto la resistencia como el condensador su función es estabilizar las señales analógicas y que se muestren como son en la salida.
- En mi caso el ESP8266 solo podemos usar este módulo como lectura analógica ya que el pin A0 no puede escribir salidas.
- Para las salidas usaremos cualquier pin digital ya que estos pueden generar señales PWM.
Como en la entrada anterior no dispongo de archivos gerber para este módulo en concreto ya que este forma parte del proyecto que estamos construyendo. Si quieres verlo recuerda que tienes toda la documentación en el siguiente enlace.
Vídeo de funcionamiento
Por último como siempre te dejo un vídeo explicativo del mismo:
Hasta aquí la entrada de hoy ¿Qué te ha parecido?¿La encuentras útil? Te invito a que me dejes un comentario con tus dudas e impresiones, estaré encantado de leerte, en la siguiente entrada veremos una librería específica para poder controlar este módulo con apenas 14 líneas de código.
